Pesquisadores da ETH Zurich, uma renomada universidade da Suíça, desenvolveram uma nova tecnologia chamada Nano-OLED, que pode revolucionar a forma como as telas são feitas. Essa inovação permite a fabricação de diodos emissores de luz (OLEDs) com tamanhos de apenas 100 nanômetros, o que é aproximadamente 50 vezes menor que o padrão atualmente utilizado na indústria.
Com essa redução, a densidade de pixels pode atingir índices nunca antes vistos, possibilitando desde telas ultracompactas até novos sistemas que manipulam a luz de maneira precisa. Isso abre caminho para inovações em dispositivos como óculos inteligentes e headsets de realidade aumentada, onde a proximidade entre os olhos e as telas exige pixels quase invisíveis.
A pesquisa publicada na revista científica Nature Photonics detalha um método de produção que miniaturiza os OLEDs em um único passo. Isso é feito utilizando camadas extremamente finas de nitreto de silício, um material rígido que age como uma máscara altamente precisa. Esse processo permite criar padrões de pixels menores que o comprimento de onda da luz emitida, resultando em uma densidade impressionante de até 100.000 pixels por polegada (ppi). Para comparação, os dispositivos de ponta atuais, como headsets de realidade estendida (XR), possuem entre 3.000 e 5.000 ppi.

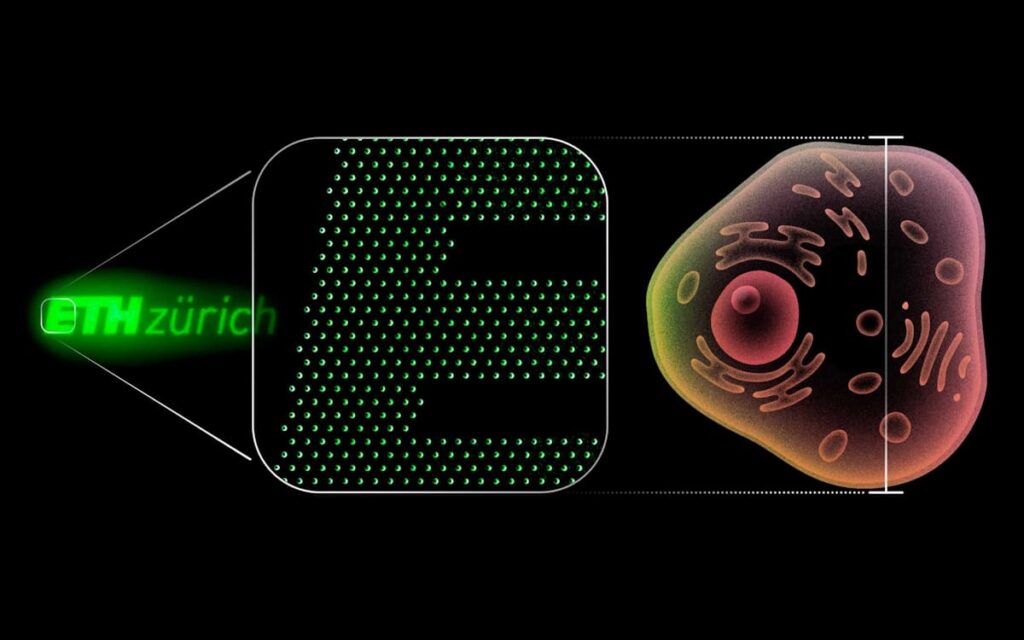

Os experimentos realizados mostraram a capacidade de imprimir o logotipo da ETH em uma área do tamanho de uma célula humana, utilizando 2.800 nanopixels. Essa miniaturização extrema permite a interação entre partículas de luz próximas, criando padrões óticos complexos e possibilitando um controle preciso da direção e polarização da luz sem a necessidade de lentes.
Processo de Fabricação
O método de fabricação está dividido em três etapas principais:
-
Membranas Ultrafinas: Utilizando nanostencils com espessura de 30 a 50 nanômetros, as membranas permanecem estáveis, o que é essencial para manter a precisão no alinhamento das aberturas onde o OLED será depositado.
-
Evaporação e Gravação: As aberturas microscópicas agem como moldes, definindo o tamanho dos pixels. Esse processo é feito sem a exposição a solventes agressivos, preservando a eficiência dos materiais orgânicos.
-
Integração com Processos Tradicionais: A técnica pode ser incorporada nos processos de litografia já usados na produção de semicondutores, o que facilita a adoção industrial da tecnologia.
Com essa abordagem, é possível criar matrizes com mais de um milhão de nanopixels, com uma eficiência quântica externa superior a 13%, similar aos OLEDs convencionais de maior escala.
O impacto mais imediato da tecnologia deverá ser sentido em telas de alta densidade, especialmente em dispositivos como smart glasses, headsets XR e microscópios digitais, devido à necessidade de pixels pequenos e quase invisíveis.
Aplicações Futuras
Além disso, o Nano-OLED pode transformar o campo do sensoriamento óptico, oferecendo a capacidade de registrar variações sutis na luz emitida por células, tecidos e neurônios de forma extremamente precisa. Isso apresenta oportunidades para equipamentos de pesquisa biomédica e diagnósticos ultraespecíficos.
Outra área promissora é a das metassuperfícies eletroluminescentes, que permitem controlar a luz de maneiras inovadoras. A tecnologia poderia possibilitar:
- Direcionamento de Feixes Sem Lentes: Posicionando a matriz de pixels para redirecionar a luz em ângulos específicos.
- Polarização Controlada: Produzindo luz polarizada diretamente, sem desperdício de luminosidade.
- Difração Calculada: Usando o posicionamento de emissores para manipular ondas de luz de forma inovadora.
Futuras Perspectivas
Os pesquisadores acreditam que, ao conseguir controlar os pixels individualmente, as matrizes Nano-OLED poderiam se comportar como antenas de phased array, guiando feixes de luz com precisão. Isso poderia resultar em hologramas mais nítidos e transmissões de dados em altíssima velocidade.
Embora os resultados sejam promissores, ainda há desafios a serem superados. A próxima etapa envolve o controle individual de cada nanopixel e a busca por uma produção em larga escala, uma vez que a criação de máscaras tão finas requer tecnologia de alta precisão.
As recentes inovações em Nano-OLED indicam uma evolução significativa, onde dispositivos poderão manipular a luz como ondas e não apenas como pontos de luz. Esse avanço é comparável à transição da computação gráfica de 2D para 3D, abrindo novas possibilidades em tecnologia e interfaces visuais. Se o ritmo de miniaturização continuar, poderemos estar à beira de uma nova geração de dispositivos visuais, que operarão em escalas tão pequenas que a linha entre hardware e fenômenos físicos se tornará cada vez mais tênue.
